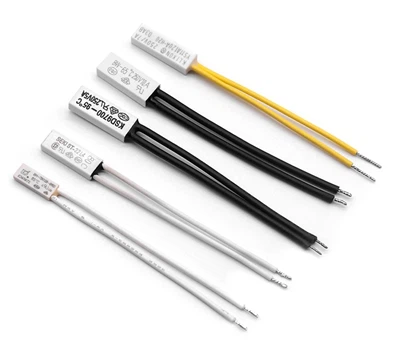

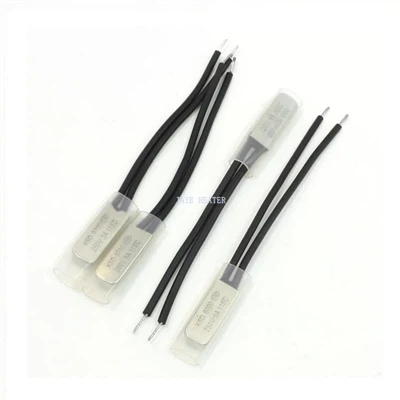

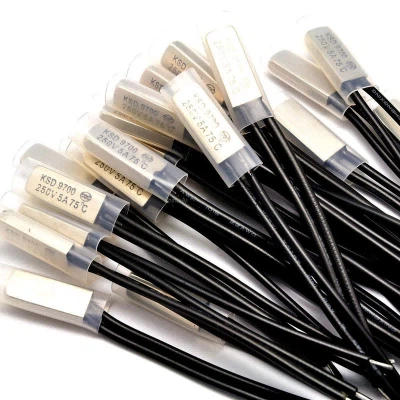

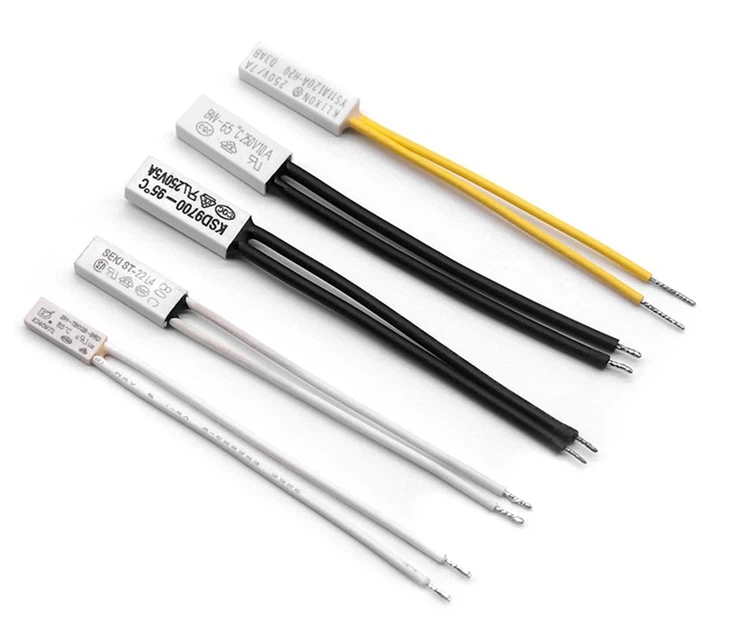

Interrupteur de température KSD 9700 est un commutateur sensible à la température - qui ouvre ou ferme les contacts électriques en fonction de la température prédéterminée. Ce type de composant technique est utilisé dans de nombreux appareils pour offrir une protection de surchauffe, comme dans les moteurs, les transformateurs, les coussinets de chauffage et la climatisation.
Interrupteur de température KSD 9700 est un commutateur sensible à la température - qui ouvre ou ferme les contacts électriques en fonction de la température prédéterminée. Ce type de composant technique est utilisé dans de nombreux appareils pour offrir une protection de surchauffe, comme dans les moteurs, les transformateurs, les coussinets de chauffage et la climatisation.
| Taper | Interrupteur thermique bimétallique (NC ou non) |
| Tension nominale | Généralement 250 V |
| Courant nominal | 5A, 10A, 15A (selon le modèle) |
| Température de fonctionnement | 40 degrés à 180 degrés (préréglage en étapes, par exemple, intervalles de 5 degrés) |
| Tolérance | ± 5 degrés ou ± 10 degrés (basés sur le modèle) |
| Type de réinitialisation | Réinitialisation automatique / réinitialisation manuelle |
| Type de contact | Normalement fermé (NC) ou normalement ouvert (non) |
| Matériel de logement | Plastique (PBT / PA66) ou métal (aluminium ou acier inoxydable) |
| Résistance à l'isolation | Supérieur ou égal à 100mΩ (à 500 V CC) |
| Résistance diélectrique | 1500 V AC pendant 1 minute |
| Durée de vie | Supérieur ou égal à 10 000 cycles |
| Temps de réponse | Réponse rapide aux changements de température |
| Conduit | AWG 22 à AWG 18, avec isolation en PVC ou en téflon |
| Montage | Intégré avec ou sans supports de montage |
Fonctionnement 1-typique:
Dans la configuration NC, l'interrupteur permettra le débit de courant jusqu'à ce que la température ambiante monte au point de déclenchement.
Dans aucune configuration, le commutateur restera ouvert jusqu'à ce que la température augmente et que le commutateur soit activé.
2-activation:
Lorsque la température réglée est atteinte, le disque bimétal s'enclenche dans son état modifié. Dans ce cas, NC s'ouvre et ne se ferme pas.
3-Réindépendance:
Une fois que la température tombe en dessous de la température de réinitialisation (généralement de 15 à 45 degrés de moins que la température du voyage), l'interrupteur revient à son état par défaut sans avoir besoin de prendre d'autres mesures.
1 - Auto-Resset: se ferme à nouveau à son état d'origine lorsque la température baisse sous le seuil. Ceci est la caractéristique clé.
Action 2 SNAP: fournit une ouverture / fermeture rapide et positive des contacts pour une commutation fiable et moins d'arc.

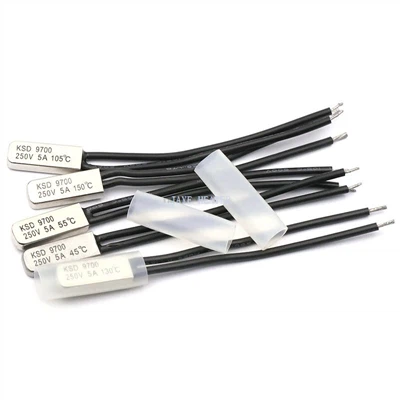

Température à 3 fixe: chaque interrupteur est calibré pour s'ouvrir à une température. Cette température est généralement tamponnée ou imprimée sur le corps, (par exemple, "85 degrés", "120 degrés", "150 degrés").
Commutateur de température KSD 9700 peut être utilisé comme coupe de sécurité - OFFS ou commandes de température dans les appareils ou l'équipement qui permet une réinitialisation automatique - et où il est sûr. Des exemples d'appareils et d'équipements sont:
Bouilloires électriques
Cafetières
Distributeurs d'eau (réservoirs chauds)
Cuiacheurs de riz / vapeur
Radiateurs (comme protection contre la surchauffe)
Transformateurs / alimentations (protection de surchauffe)
Petits moteurs (protection contre la surchauffe)
Chargeurs de batterie
