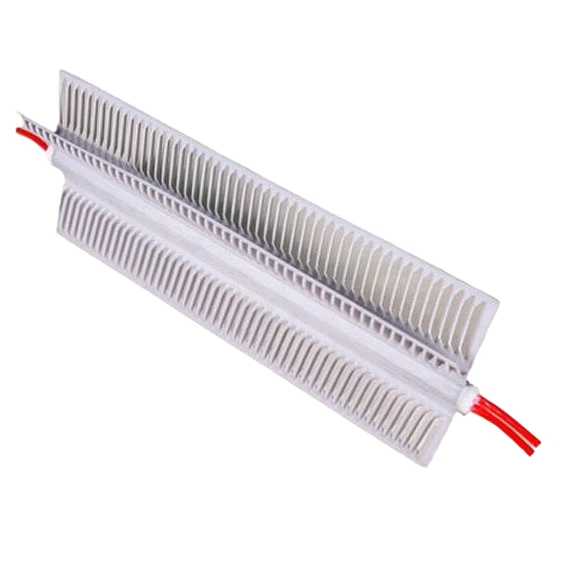

Un radiateur à ailettes en aluminium en forme de X- se compose d'un élément chauffant tubulaire avec des ailettes en aluminium fixées à sa surface extérieure.
La structure de base peut être comprise comme quatre parties :
Lorsque l’énergie électrique est appliquée, le fil de résistance génère de la chaleur. La chaleur est transférée à travers le tube métallique vers les ailettes en aluminium, qui transfèrent ensuite la chaleur à l'air ambiant.
Le processus peut être simplifié comme suit :
Énergie électrique → fil de résistance → tube chauffant → ailettes en aluminium → air
Les ailettes en aluminium elles-mêmes ne constituent pas la principale source de chaleur. Leur objectif est de fournir une plus grande surface de transfert de chaleur-autour du tube chauffant.
Ceci est particulièrement utile pour les applications où le fluide caloporteur est de l'air plutôt que de l'eau ou un autre liquide.
Un élément chauffant tubulaire nu présente une surface externe relativement petite.
Par exemple, un long radiateur tubulaire peut générer une quantité considérable de chaleur, mais seule la surface extérieure du tube est directement exposée à l’air.
L’ajout d’ailerons change la donne.
Les ailettes s'étendent à l'écart du tube et créent beaucoup plus de surface métallique en contact avec l'air ambiant. Cela permet à la chaleur d'être transférée du tube chauffant vers un plus grand volume d'air.
C'est pourquoi les éléments chauffants tubulaires à ailettes sont généralement envisagés lorsque l'application nécessite un chauffage efficace de l'air.
Le même principe est utilisé dans de nombreux autres types d’échangeurs de chaleur : l’augmentation de la surface disponible peut améliorer le transfert de chaleur entre le métal chauffé et le fluide environnant.
La caractéristique clé du produit est la géométrie des ailettes en aluminium.
Un appareil de chauffage tubulaire à ailettes classique peut utiliser une configuration d'ailettes relativement simple. Selon la conception, les ailerons peuvent être droits, enroulés en spirale-ou disposés selon un autre motif répété.

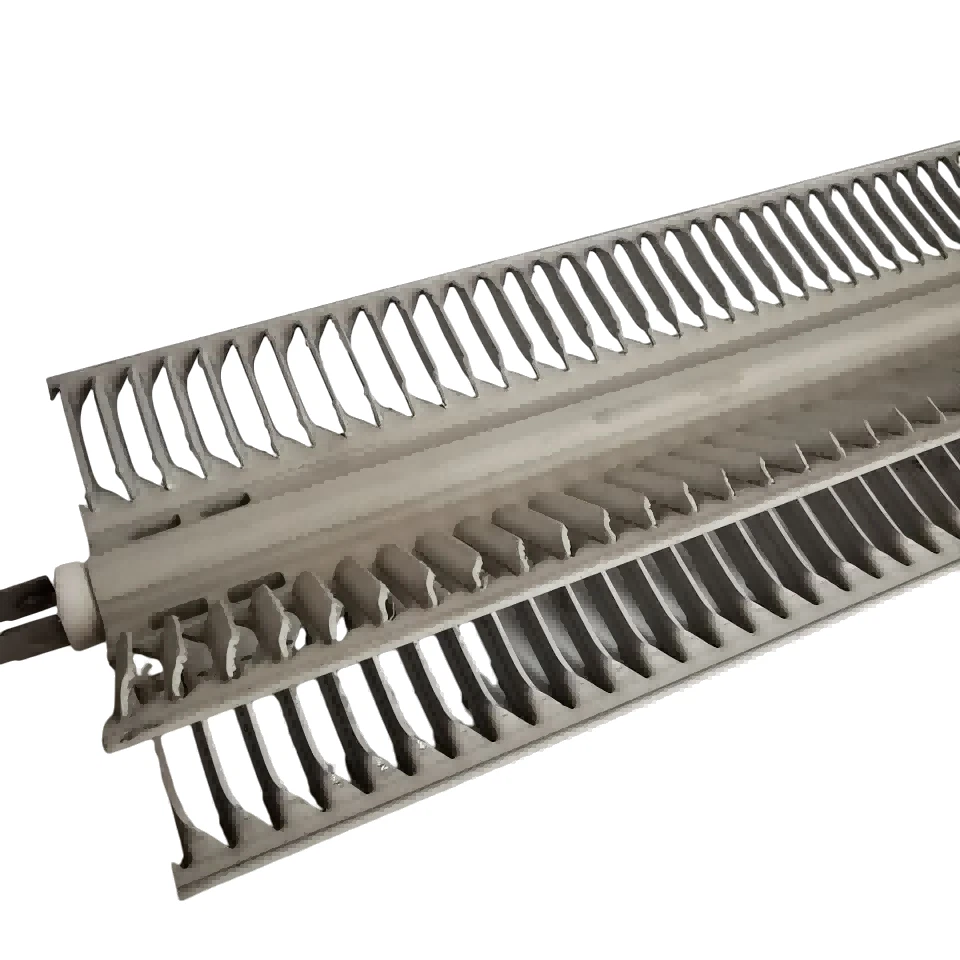

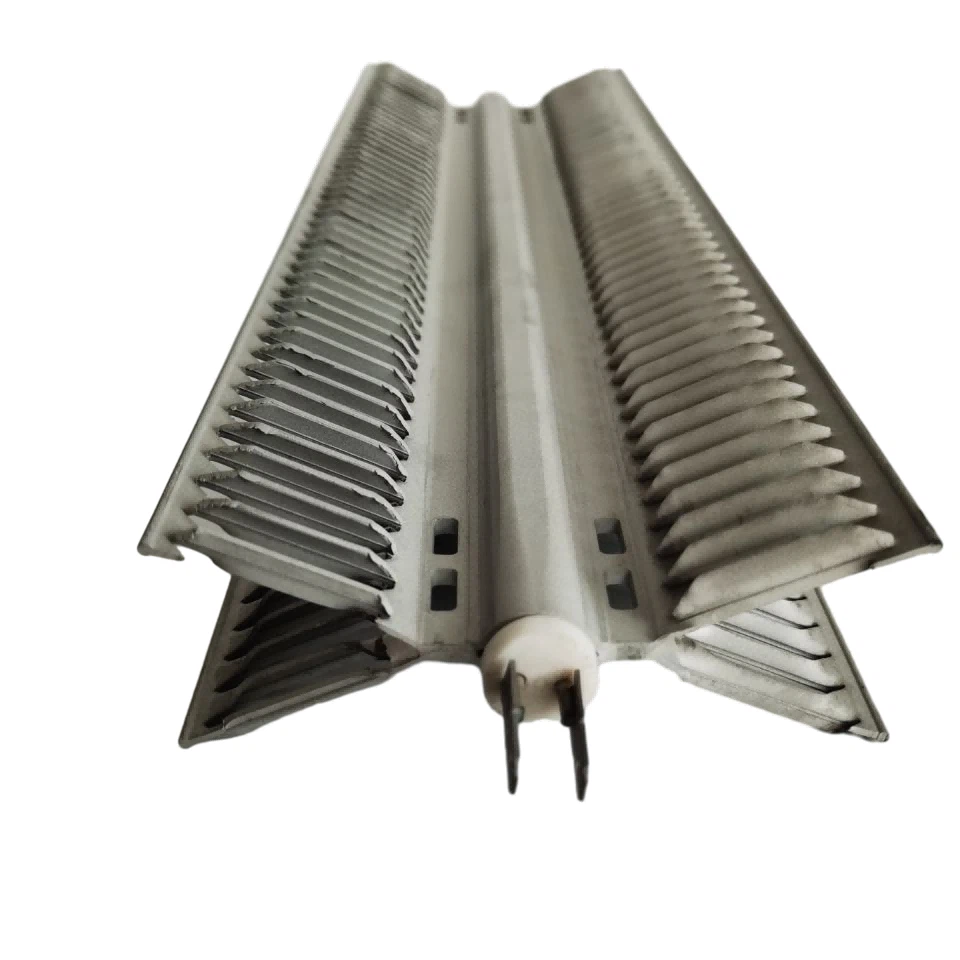

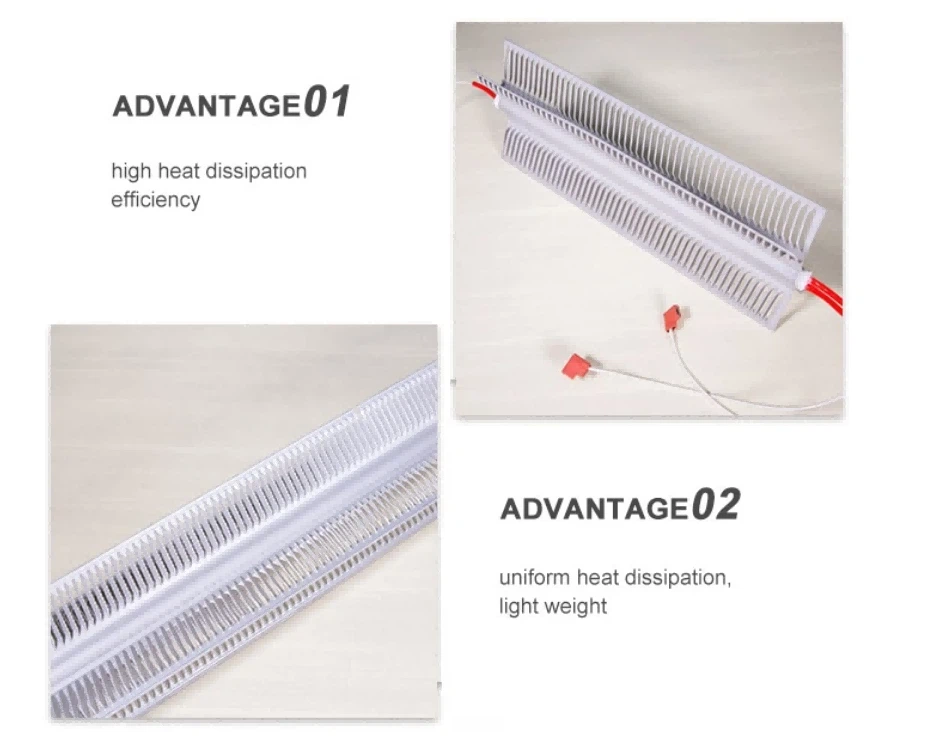

Un radiateur à ailettes en forme de X-utilise une géométrie différente autour du tube chauffant.
La forme des ailettes peut influencer la façon dont l’air passe à travers le radiateur.
Au lieu de simplement se déplacer sur une trajectoire relativement ouverte et uniforme, l’air rencontre des surfaces inclinées et change de direction à mesure qu’il se déplace à travers la structure des ailettes.
Cela peut augmenter les perturbations de l’air autour des surfaces chauffées.
Cependant, il est important de comprendre un point :
La structure en forme de X-ne crée pas de puissance de chauffage électrique supplémentaire.
Un radiateur à ailettes en forme de 2 000 WX-est toujours un radiateur de 2 000 W.
Le but de la conception des ailettes est d’aider à transférer plus efficacement la chaleur générée par l’élément chauffant vers l’air. Les performances thermiques réelles dépendent toujours de la conception complète et des conditions de travail, notamment du débit d'air, de l'espacement des ailettes, des dimensions du radiateur, de la température de fonctionnement et de la disposition de l'installation.
Les deux produits utilisent le même principe de base de chauffage, mais leurs géométries d'ailettes sont différentes.
| Fonctionnalité | Chauffage à ailettes en aluminium en forme de X- | Chauffage tubulaire à ailettes conventionnel |
|---|---|---|
| Principe de chauffage | Chauffage par résistance électrique | Chauffage par résistance électrique |
| Élément chauffant | Chauffage tubulaire | Chauffage tubulaire |
| Matériau des ailerons | Généralement en aluminium | Aluminium, acier ou autres matériaux appropriés |
| Configuration des ailerons | Structure de type -en forme de X/croix- | Modèles d'ailettes droites, en spirale ou autres |
| Surface de transfert de chaleur- | Augmenté par les nageoires | Augmenté par les nageoires |
| Modèle de flux d'air | Influencé par les ailerons inclinés en forme de X- | Dépend de la géométrie des ailerons |
| Utilisation typique | Applications de chauffage de l'air et de convection | Chauffage de l'air, CVC, séchage et chauffage industriel |
| Personnalisation | Disponible pour des conceptions personnalisées | Disponible pour des conceptions personnalisées |
Le tableau montre un point important : il n'y a pas de technologie de chauffage complètement différente derrière la version en forme de X-.
La principale différence technique réside dans la structure externe des ailerons.
Non.
C’est l’une des choses les plus importantes à clarifier lors de la comparaison d’éléments chauffants à ailettes.
Il serait trop simple de dire qu'un radiateur à ailettes en forme de X-est toujours plus efficace que tout autre radiateur à ailettes.
Les performances de chauffage dépendent de l'ensemble du système.
Par exemple, les facteurs suivants peuvent avoir une influence significative :
Flux d'air
Un appareil de chauffage fonctionnant sous flux d’air forcé se comporte différemment d’un appareil fonctionnant sous convection naturelle.
Si l'air se déplace rapidement à travers le radiateur, la structure et l'espacement des ailettes peuvent affecter l'interaction entre l'air et les surfaces chauffées.
Espacement des ailerons
Des ailettes trop rapprochées peuvent restreindre la circulation de l'air.
Des ailettes trop espacées peuvent réduire la surface de transfert de chaleur disponible-.
L'espacement correct dépend de l'application.
Température de la surface chauffante
L'élément chauffant doit fonctionner dans une plage de température appropriée pour l'application.
Une température de surface plus élevée ne signifie pas automatiquement un meilleur chauffage. Les matériaux environnants, le débit d’air et le système de contrôle doivent également être pris en compte.
Espace d'installation
Le radiateur a besoin de suffisamment d’espace pour que l’air puisse passer à travers la structure des ailettes.
Un chauffage-bien conçu peut néanmoins fonctionner mal s'il est installé à l'intérieur d'une enceinte restreinte où la circulation de l'air est bloquée.
Température de l'air de sortie requise
Un appareil de chauffage conçu pour maintenir une température de l'air modérée n'est pas nécessairement conçu de la même manière qu'un appareil de chauffage qui doit produire un flux d'air à haute -température.
Pour cette raison, la sélection du radiateur doit toujours être basée sur l’application complète plutôt que sur la seule forme des ailettes.
Les clients comparent parfois un radiateur à ailettes en forme de X-avec un radiateur à ailettes en forme de U-comme s'il s'agissait de deux types de technologie de chauffage complètement différents.
En réalité, ces descriptions peuvent faire référence à deux parties différentes du produit.
La forme en U- décrit généralement la forme du tube chauffant.
Par exemple, un élément chauffant tubulaire peut être plié en forme de U pour s'adapter à un espace d'installation spécifique.
La forme en X- décrit généralement la configuration des ailerons.
Par conséquent, un radiateur tubulaire en forme de U- peut également potentiellement utiliser une structure d'ailettes particulière.
Autrement dit:
Configuration de tube=en forme de U
Configuration des ailerons en forme de X-=
Cette distinction est importante lorsque l’on discute d’un élément chauffant personnalisé avec un fabricant.
Si un client déclare : "Nous avons besoin d'un radiateur à ailettes en forme de U-", le fabricant devra peut-être confirmer exactement ce que le client veut dire :
Un dessin est souvent le moyen le plus simple d’éviter toute confusion.
Lorsque vous demandez un devis pour un élément chauffant personnalisé à ailettes en aluminium en forme de X-, la tension et la puissance sont importantes, mais elles ne suffisent généralement pas.
Un fabricant aura normalement besoin d’autant d’informations suivantes que possible :
Un exemple de photo clair avec des dimensions peut également être utile lors de l’évaluation initiale.
Il n'existe pas de configuration d'ailette unique idéale pour chaque-application de chauffage de l'air.
La conception doit équilibrer :
C'est pourquoi deux radiateurs qui se ressemblent sur une photo de produit peuvent néanmoins avoir des spécifications internes très différentes.
Pour les projets OEM, la géométrie des ailettes doit être prise en compte ainsi que le tube chauffant et les conditions de fonctionnement réelles.
La structure en forme de X-peut être utile lorsque l'application nécessite une combinaison particulière de surface de transfert de chaleur-, de chemin de circulation d'air et d'installation compacte. Cependant, la forme des ailettes ne détermine pas à elle seule les performances de l’ensemble du radiateur.
Pour une application personnalisée de chauffage de l'air-, les facteurs les plus importants sont l'ensemble complet des conditions de travail : tension, puissance, dimensions, débit d'air, température cible, matériaux et exigences d'installation.
Chez JAYE Heater, nous fabriquons des éléments chauffants sur mesure selon l’application et les spécifications disponibles. Si vous évaluez un élément chauffant à ailettes en aluminium en forme de X-, un dessin technique ou un échantillon de référence avec des dimensions est le meilleur point de départ pour un devis et une évaluation de conception appropriés.
