Quel rôle joue le chauffage à couche épaisse dans les chambres de four sec ?

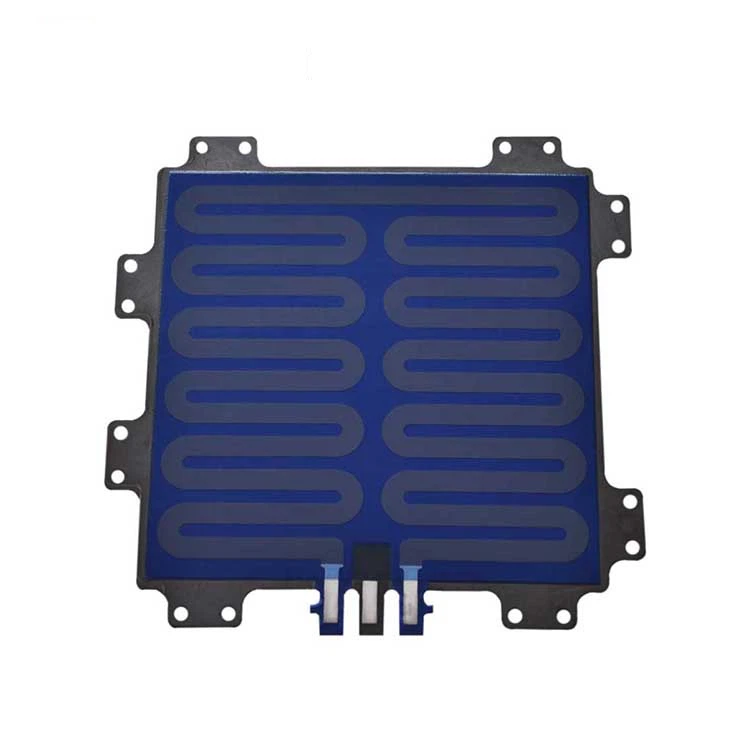

Le chauffage à couche épaisse joue un rôle essentiel dans les chambres de four sec en fournissant la chaleur rapide, uniforme et précise nécessaire aux processus de fabrication avancés. Contrairement aux éléments chauffants conventionnels, les radiateurs à couche épaisse sont imprimés directement sur un substrat, permettant ainsi de créer une source de chaleur compacte, efficace et très réactive.





Le tableau ci-dessous résume les principaux apports de cette technologie :

Rôle	Avantages clés	Applications dans les fours secs
Haute efficacité	Chauffage rapide-, faible masse thermique, réduit la consommation d'énergie.	Préchauffage de tranches de semi-conducteurs, cuisson de films minces-(LCD/OLED).
Uniformité de la température	Chauffage constant sur de grandes surfaces, crucial pour la stabilité du processus.	Enduits de durcissement sur grands supports, torréfaction des feuilles de tabac.
Contrôle de précision	Temps de réponse rapide, permet des algorithmes PID sophistiqués pour une grande précision.	Étapes de fabrication de semi-conducteurs nécessitant une température serrée. Tolérances (par exemple, ± 3 degrés).
Fonctionnement propre	Pas de combustion, génération minimale de particules, adapté aux environnements de salle blanche.	Fabrication d'appareils électroniques sensibles, de dispositifs médicaux et d'écrans (OLED).
Conception compacte	Le profil bas permet l'empilage pour un traitement-à haut débit des substrats.	Chambres de cuisson à plusieurs-emplacements pour le traitement parallèle des tranches dans les usines de fabrication de semi-conducteurs.

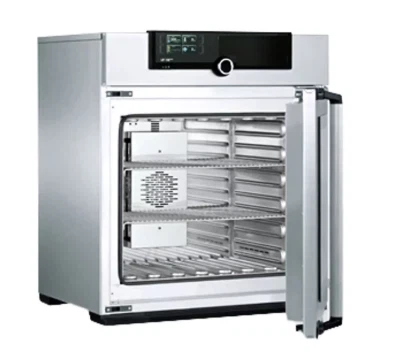

Comment ça marche dans un four

Bien que le principe de chauffage soit simple-le courant électrique traversant un chemin résistif génère de la chaleur -la mise en œuvre dans une étuve sèche offre des avantages significatifs :

Chauffage direct ou indirect: Les réchauffeurs à couches épaisses peuvent être intégrés directement dans l'architecture du four. Ils peuvent former eux-mêmes les parois du four ou être disposés dans une configuration empilée pour chauffer plusieurs substrats simultanément des deux côtés, ce qui est bien plus efficace que de chauffer un volume entier de chambre avec un serpentin conventionnel -8. Certains fours utilisent également des radiateurs à couche épaisse en conjonction avec des systèmes à air pulsé, où un ventilateur souffle de l'air sur les éléments chauffés, puis fait circuler l'air chaud à travers un plénum pour une distribution uniforme.



Uniformité de température supérieure : Pour les processus nécessitant une cohérence extrême, tels que la cuisson des couches d'alignement sur un écran à cristaux liquides (LCD), la température sur un substrat massif de 3 -mètres de large doit être parfaitement uniforme. Les radiateurs à couche épaisse excellent ici, car leur conception peut être optimisée pour assurer une répartition uniforme de la chaleur sur de grandes surfaces.



Précision et propreté: Parce qu'ils ont une masse thermique très faible, les radiateurs à couche épaisse peuvent changer de température rapidement. Lorsqu'ils sont associés à un contrôleur PID précis et au retour des thermocouples, ils peuvent maintenir une température cible avec une grande précision. De plus, leur nature solide-sans combustion- signifie qu'ils n'introduisent pas de contaminants, ce qui est essentiel pour les salles blanches classées classe 10 ou supérieure.

Industries et applications clés

Vous trouverez un chauffage à couche épaisse au cœur des chambres de fours secs dans les industries où la précision est primordiale :

1. Semi-conducteurs et électronique : préchauffer les tranches de silicium avant le traitement pour éviter les chocs thermiques et améliorer le débit. Il s'agit d'une application critique pour le traitement des tranches de 300 mm.
2. Écrans plats : cuisson de couches d'alignement, de films de passivation et réalisation de processus de recuit pour les grands panneaux LCD et OLED jusqu'à la génération 10 (environ . 3 mx 3,2 m) .
3. Fabrication avancée : durcissement de films épais, séchage de revêtements et fourniture d'environnements thermiques stables pour des processus tels que le dépôt de couche atomique (ALD)





Choisissez le chauffage Jaye

Transformez la théorie en performance. Jaye Heater propose des radiateurs à couche épaisse personnalisés conçus pour votre chambre de four sec-que ce soit pour des plaquettes semi-conductrices ou des écrans OLED.



• Conceptions personnalisées– Densité de puissance, substrat, modèle de circuit
• Construit pour durer– Haute isolation, électrodes renforcées, résistance aux chocs thermiques
• Éprouvé en salles blanches– Fabrication de semi-conducteurs et d’écrans
