Le processus d'impression à couche épaisse consiste à déposer une couche épaisse du matériau résistif sur le substrat, généralement en utilisant des techniques de sérigraphie. La couche résistive est ensuite durcie à des températures élevées, créant un élément chauffant durable et durable.

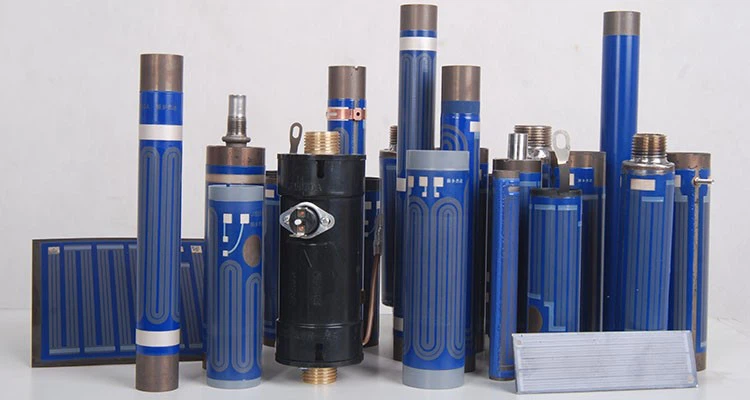

Les réchauffeurs à couche épaisse sont connus pour leur réponse de chauffage rapide et leur transfert de chaleur efficace, ce qui les rend populaires dans une large gamme d'applications industrielles et commerciales, telles que les systèmes automobiles, les dispositifs médicaux et les applications aérospatiales. Ils sont également couramment utilisés dans les appareils ménagers tels que les fours, les chauffe-eau et les cafetières.

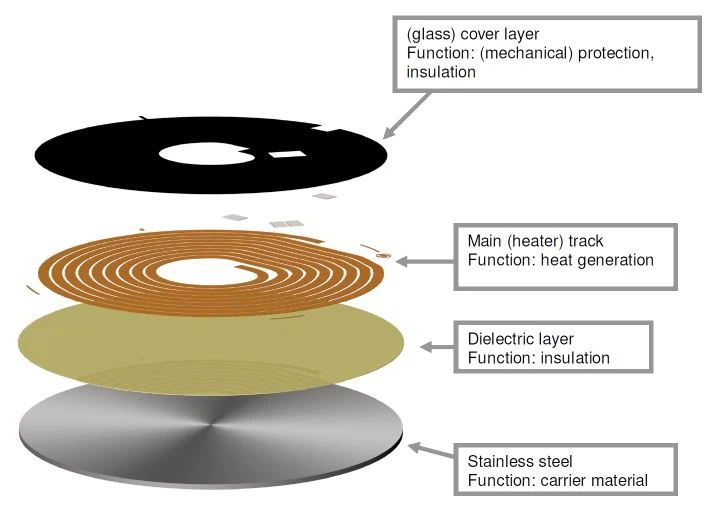

La composition d'un élément chauffant à couche épaisse peut varier en fonction de l'application et des exigences spécifiques, mais comprend généralement les composants suivants :
- Substrat : Le substrat est le matériau de base sur lequel l'élément chauffant à film épais est imprimé. Le substrat est généralement constitué d'un matériau céramique comme l'alumine ou le nitrure d'aluminium, qui offre une bonne conductivité thermique et une bonne isolation.
- Élément résistif : L'élément résistif est la partie de l'élément chauffant qui convertit l'énergie électrique en chaleur. Il est généralement constitué d'un matériau conducteur comme l'argent ou le carbone, qui est imprimé sur le substrat dans une couche de film épais en utilisant la sérigraphie ou d'autres techniques de dépôt.
- Traces conductrices : Les pistes conductrices sont les liaisons électriques qui alimentent l'élément résistif. Ils sont également imprimés sur le substrat à l'aide d'un processus de film épais.
- Couche diélectrique : La couche diélectrique est un matériau non conducteur qui est imprimé sur le substrat entre l'élément résistif et les pistes conductrices. Il agit comme un isolant pour éviter les courts-circuits et les arcs électriques.
- Revêtement protecteur : Un revêtement protecteur est souvent appliqué sur l'ensemble de l'appareil de chauffage pour le protéger de l'humidité, des produits chimiques et d'autres facteurs environnementaux qui pourraient endommager l'élément résistif ou le substrat.
