La magie fondamentale : l'effet PTC
L’ensemble du principe repose sur une propriété matérielle unique appelée effet CTP (Positive Temperature Coefficient). En termes simples, cela signifie que la résistance électrique du matériau augmente considérablement à mesure que sa température augmente.
- À basses températures : le matériau céramique PTC (souvent à base de titanate de baryum-) a une résistance relativement faible. Lorsque vous mettez l'appareil sous tension pour la première fois, un courant d'appel élevé le traverse, générant rapidement beaucoup de chaleur (via le chauffage Joule : Heat=I²R). C'est la phase d'échauffement rapide-.
- Au « point Curie » : chaque élément PTC est conçu avec une température cible spécifique, connue sous le nom de température Curie (par exemple, 150 degrés, 220 degrés, etc.). À mesure que l'élément s'approche de cette température, sa résistance commence à augmenter considérablement-souvent de plusieurs ordres de grandeur.
- Autorégulation : cette résistance qui monte en flèche limite naturellement le courant qui peut circuler. Un courant plus faible signifie moins de génération de chaleur. L’élément atteint rapidement un équilibre où la puissance électrique absorbée correspond à la chaleur dissipée. Il se maintient régulièrement à cette température de conception.
Le « Aha ! » Moment : Contrairement à un radiateur traditionnel qui surchauffera et s'éteindra si le ventilateur tombe en panne, un radiateur PTC réduit simplement sa propre consommation d'énergie à près de zéro, maintenant une température maximale sûre. C'est intrinsèquement autoprotecteur.
Pourquoi l'aluminium ? Le rôle critique du logement

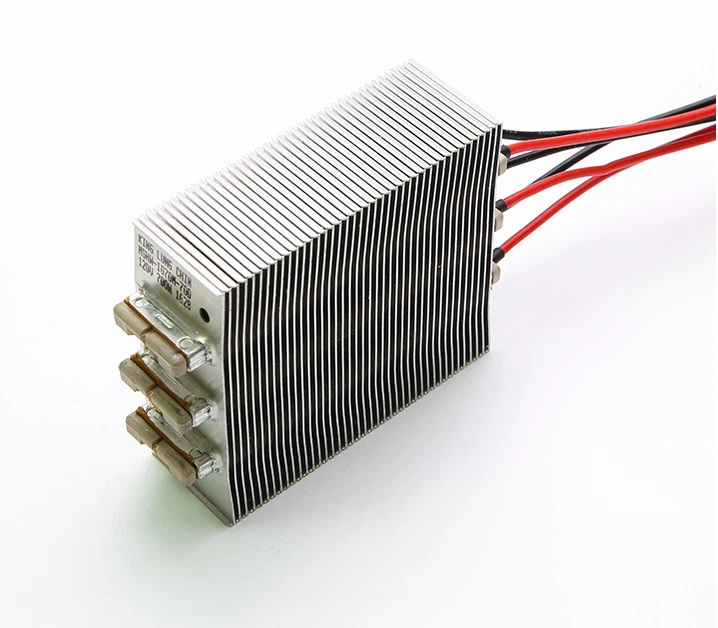

La puce céramique PTC elle-même est fragile et présente une faible surface d'échange thermique. C'est là qu'intervient le brillant composant en aluminium. Le disque en céramique est généralement pris en sandwich entre deux plaques profilées en aluminium ou intégré dans un assemblage à ailettes en aluminium.
- Conducteur électrique et diffuseur de chaleur : les plaques d'aluminium sont des électrodes qui conduisent l'électricité vers la céramique. Plus important encore, l’aluminium est un excellent conducteur thermique. Il éloigne instantanément la chaleur de la puce en céramique et la répartit uniformément sur toute sa surface.
- Surface massive : L'aluminium est extrudé ou coulé dans des formes à ailettes complexes. Ces ailettes augmentent considérablement la surface exposée au flux d’air.
- Échange thermique à air forcé : c'est ici que se produit le « chauffage de l'air ». Un ventilateur ou une soufflante force l'air à travers les canaux situés entre les ailettes en aluminium. La grande surface chaude transfère efficacement la chaleur à l’air qui passe.
- Protection mécanique : le boîtier robuste en aluminium protège la céramique fragile des vibrations, des impacts physiques et des contraintes thermiques.
Le cycle de travail complet : du froid à la chaleur parfaite
- Mise sous tension et démarrage à froid : vous allumez l'appareil. Le souffleur démarre. L'électricité circule dans l'assemblage PTC froid et à faible résistance.
- Phase de chauffage rapide : un courant élevé fait chauffer la céramique PTC presque instantanément. Cette chaleur est absorbée et diffusée par les ailettes en aluminium.
- Flux d'air et transfert de chaleur : le ventilateur force l'air frais à travers les ailettes chaudes en aluminium. La chaleur est évacuée par l'air, que vous ressentez comme une chaleur dégagée.
- Auto-équilibrage dynamique : à mesure que l'élément chauffe, sa résistance augmente. Si l'air entrant est très froid, il refroidit davantage les ailettes, gardant la céramique légèrement plus froide et sa résistance plus faible - permettant plus de puissance et de chaleur. Si l'air est chaud, l'élément reste plus chaud, sa résistance reste élevée et la puissance diminue. Il s'agit de l'auto-adaptation à la température ambiante et au débit d'air.
- Fonctionnement à l'état stable : le système trouve un équilibre parfait. L'élément PTC se stabilise près de son point de Curie, les ailettes en aluminium maintiennent une température optimale et l'air est chauffé de manière constante et efficace.
Conclusion
L'élément chauffant à air PTC en aluminium est un mariage parfait entre une ingénierie intelligente des matériaux et une conception mécanique intelligente. La céramique PTC fournit le « cerveau » et le cœur-la source de chaleur autorégulatrice-. Le boîtier en aluminium fait office de « corps » et de poumons -dissipant efficacement cette chaleur dans l'air sur une surface massive.
Ensemble, ils créent un appareil de chauffage qui n'est pas seulement un outil, mais un système thermique intelligent : sûr, efficace, fiable et parfaitement adapté au monde exigeant des appareils électroménagers et des systèmes CVC modernes. C'est un brillant exemple de la façon dont la résolution d'un problème de physique (auto-régulation) avec une solution matérielle (céramique PTC) et une solution d'ingénierie (ailettes en aluminium) peut conduire à un produit profondément meilleur.
