Coussins chauffants en silicone comme alternative au chauffage PTC pour la gestion thermique des batteries

Dans les systèmes de gestion thermique des batteries (BTMS), les coussins chauffants en caoutchouc de silicone deviennent de plus en plus une alternative performante, fiable et hautement personnalisable aux chauffages traditionnels à coefficient de température positif (PTC).



Voici une comparaison détaillée des deux solutions, ainsi que les principaux avantages et méthodes de mise en œuvre des coussins chauffants en silicone.









Coussins chauffants en silicone par rapport aux radiateurs PTC traditionnels (comparaison dans le contexte BTMS)

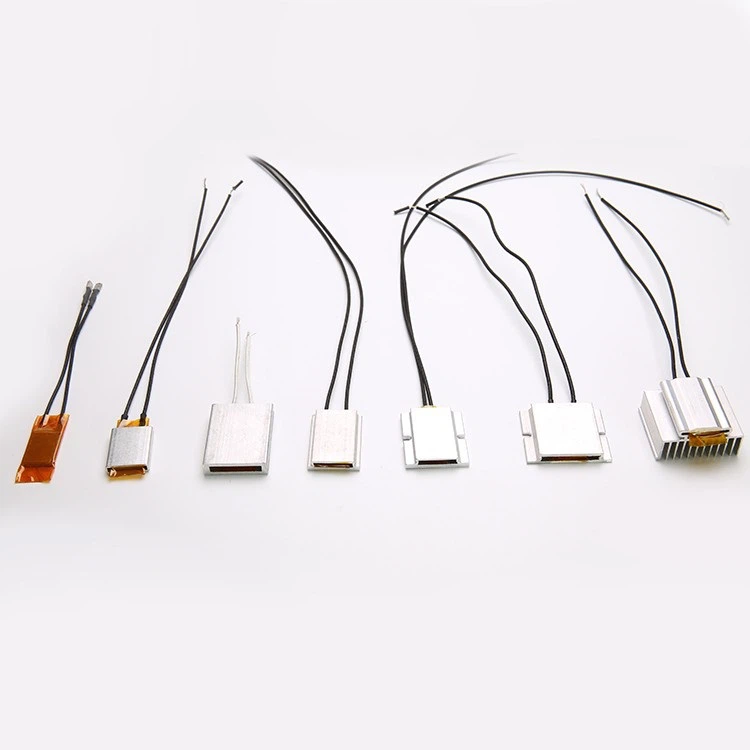

Fonctionnalité	Chauffages PTC traditionnels	Coussins chauffants en silicone (comme alternative)
Facteur de forme et structure	Généralement rigide, semblable à un bloc-avec des formes fixes.	Flexible, ultra-fin, entièrement personnalisable.Peut être plus fin que 1 mm, coupé dans n'importe quelle forme et plié pour s'adapter aux courbes.
Uniformité du chauffage	La chaleur est concentrée ; repose sur l'air ou le métal pour la conduction, ce qui peut créer des gradients thermiques.	Chauffage de surface-avec une excellente uniformité de température.Permet un contrôle thermique précis sur toute la zone chauffée.
Temps de réponse	A une masse thermique plus élevée, ce qui entraîne une réponse thermique et une inertie plus lentes.	La faible masse thermique permet une réponse thermique rapide.Chauffe rapidement pour répondre aux-demandes de démarrage à basse température.
Isolation et sécurité	Bonne isolation mais nécessite souvent des couches ou des composants isolants supplémentaires.	L'encapsulation en silicone est un excellent isolant(résiste à la rigidité diélectrique de niveau kV-), est étanche et offre une structure plus intégrée et plus fiable.
Efficacité énergétique et perte de chaleur	Une partie de la chaleur est dissipée dans l'air ambiant.	Chauffage conducteur directtransfère efficacement la chaleur aux cellules de la batterie, ce qui entraîne une efficacité thermique plus élevée et une consommation d’énergie relative plus faible.
Conception et intégration	Les formes et méthodes d'installation relativement fixes offrent une flexibilité de conception moindre.	Hautement personnalisable.Peut être conçu pourchauffage par zonebasé sur les exigences du BMS (par exemple, contrôle indépendant de la température pour différentes zones du module). L'intégration de capteurs (comme les NTC) est plus simple.
Coût et entretien	Technologie mature avec des avantages en termes de coûts pour des volumes élevés. Le remplacement peut être complexe en cas de dommage.	Coût initial plus élevé en raison de la personnalisation, mais plus facile à installer et à entretenir. Les sections endommagées peuvent être remplacées localement.





Modes d'application typiques des coussins chauffants en silicone dans BTMS

Mode de chauffage par le bas :

Les coussinets sont attachés auà l'intérieur de la plaque froide inférieure ou du boîtier du pack. Ils préchauffent la batterie uniformément de bas en haut en chauffant le liquide de refroidissement ou par conduction directe.

Mode de chauffage par contact latéral :

Les coussinets sont directement attachés augrandes surfaces de cellules ou plaques latérales de module, fournissant le transfert de chaleur le plus direct et le plus efficace. Il s'agit d'un remplacement direct des disques en céramique PTC traditionnels.

Module de chauffage intégré :

Les coussins chauffants en silicone peuvent être préassemblés-avecmatériaux d'interface thermique, films isolants et capteurs de températuredans un module standardisé, simplifiant l'assemblage du bloc de batterie.

Chauffage intelligent zoné :

Basé sur les commentaires decapteurs de températureà l'intérieur du pack, le BMS peut contrôler indépendamment des coussins chauffants en silicone ou des zones individuelles. Cela permet un chauffage précis et ciblé des zones les plus froides, obtenant ainsi un équilibre thermique optimal.





Les coussins chauffants en silicone ne sont pas simplement un substitut fonctionnel aux radiateurs PTC ; ils offrent une solution supérieure en termes de sécurité, d'efficacité énergétique, de liberté de conception et de précision de gestion thermique. Ils sont particulièrement adaptés-pour :

Batteries à haute-énergie-densité d'énergie sensibles à l'espace et au poids.

Véhicules électriques haut de gamme nécessitant une recharge rapide-à basse température et des performances optimales-par temps froid.

Modules de batterie nécessitant des-formes non standards ou un chauffage de surface incurvée complexe.

Applications avec des exigences strictes en matière d’uniformité thermique et de cohérence de la durée de vie des batteries.

Nous pouvons fournir des--solutions de bout en bout-depuis la sélection et la simulation de conception thermique jusqu'aux formes de coussinets entièrement personnalisées, aux dispositions de circuits (par exemple, pour le chauffage de zone) et aux solutions de capteurs intégrés-basées sur la structure 3D de votre batterie, l'analyse de simulation thermique et la stratégie de contrôle BMS. Nous garantissons une efficacité de chauffage, une sécurité et une fiabilité optimales pour votre projet spécifique.



N'hésitez pas à nous contacter pour discuter en détail des exigences spécifiques de votre projet.
