Jun 11, 2026
Les équipements médicaux et de laboratoire nécessitent souvent un chauffage contrôlé et reproductible plutôt que des températures élevées.
Les applications telles que la distribution d'adhésif, la manipulation de réactifs, la préparation d'échantillons, le réchauffement de fluides et les instruments de diagnostic dépendent de performances thermiques stables pour garantir la cohérence des processus et la fiabilité des équipements.
Dans ces applications, la surchauffe peut être tout aussi problématique qu’un chauffage insuffisant. Des températures excessives peuvent affecter les propriétés des matériaux, tandis que les fluctuations de température peuvent conduire à des résultats incohérents. Pour cette raison, de nombreux fabricants d'équipements choisissent les films chauffants isolés PTC comme solution de chauffage compacte et autorégulante.
L’un des défis les plus courants dans les équipements médicaux et de laboratoire consiste à maintenir une température de fonctionnement constante tout au long du cycle de processus.
Les matériaux tels que les adhésifs médicaux, les produits d'étanchéité, les réactifs et les fluides spéciaux présentent souvent des changements de viscosité importants dans une plage de températures relativement étroite.
Si la température dépasse la fenêtre de fonctionnement prévue, les performances du matériau peuvent être affectées. Si la température descend en dessous de la plage cible, les caractéristiques de débit et la précision de la distribution peuvent devenir difficiles à contrôler.
Contrairement aux radiateurs à résistance conventionnels qui augmentent continuellement la température jusqu'à ce qu'ils soient contrôlés de l'extérieur, un élément chauffant PTC réduit naturellement la puissance de sortie à mesure qu'il s'approche de sa température de fonctionnement conçue.
Cette caractéristique permet de limiter les dépassements de température et contribue à un comportement thermique plus stable.
PTC signifie Coefficient de Température Positif. À mesure que la température du radiateur augmente, la résistance électrique de l'élément PTC augmente en conséquence. L'augmentation de la résistance réduit le flux de courant, ce qui limite l'augmentation de la température.
Cet effet d'autorégulation-offre plusieurs avantages pratiques aux fabricants d'équipements médicaux et de laboratoire :

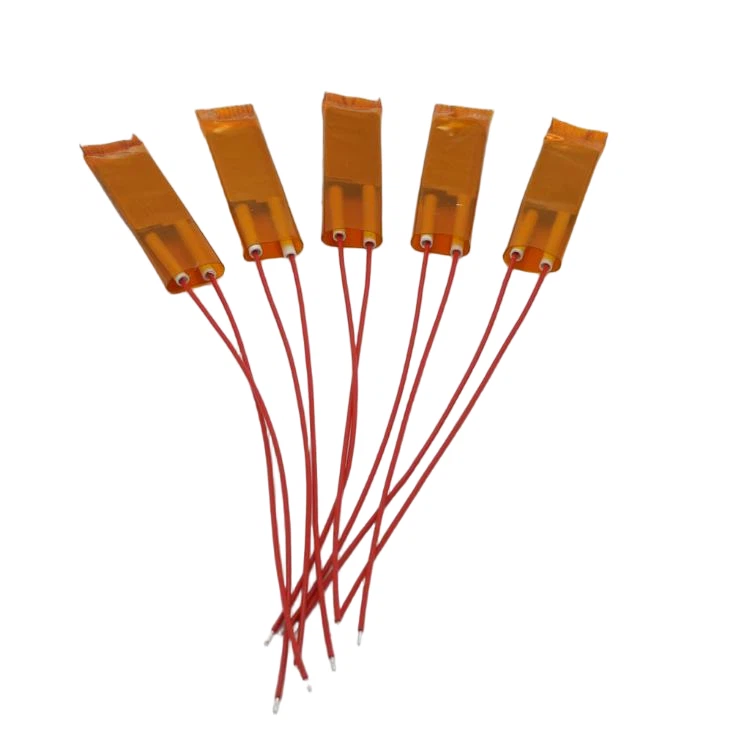

Pour s'adapter à différents environnements d'installation, les éléments PTC peuvent être combinés avec des films isolants flexibles en PI (Polyimide) ou PET, créant ainsi une structure chauffante fine et légère adaptée aux espaces confinés.
La sélection d’un appareil de chauffage implique bien plus que le choix d’une tension et d’une température nominales. Lors du développement de produits, les ingénieurs évaluent généralement plusieurs facteurs qui influencent directement les performances de chauffage.
La température requise doit être déterminée en fonction des caractéristiques du matériau chauffé plutôt que de la capacité maximale du chauffage. Dans de nombreuses applications médicales et de laboratoire, il est plus important de maintenir une température de processus stable que d'atteindre des températures élevées.
Les dispositifs médicaux compacts disposent souvent d’un espace limité pour les composants thermiques. Les radiateurs PTC à base de film flexible-peuvent être conçus pour s'adapter aux structures mécaniques, aux réservoirs, aux modules de distribution ou aux chemins de fluides.
De nombreux appareils portables et de table fonctionnent avec des alimentations CC basse-tension. La conception du chauffage doit prendre en compte le courant de démarrage, la consommation d'énergie en régime permanent-et la disponibilité globale de l'énergie au sein du système.
L'efficacité d'un appareil de chauffage dépend non seulement de sa puissance, mais également de l'efficacité avec laquelle la chaleur est transférée au composant cible. La qualité du contact avec la surface, la méthode de montage, la structure de l'isolation et les conditions environnementales influencent toutes les performances globales.
| Paramètre | Options typiques |
|---|---|
| Tension de fonctionnement | 12 VCC, 24 VCC, 48 VCC, 110 VCA, 220 VCA |
| Curie Température | 50 degrés, 70 degrés, 90 degrés, 120 degrés, 150 degrés, 180 degrés |
| Matériau isolant | Film PI, film PET |
| Géométrie du radiateur | Formes plates, circulaires, irrégulières et personnalisées |
| Méthode de montage | Support adhésif, serrage mécanique, contact direct |
| Configuration des prospects | Personnalisé |
| Options de protection | Fusible thermique, thermostat, intégration de capteur de température |
| Options de connexion | Câbles, connecteurs, assemblages personnalisés |
Les performances réelles dépendent de la charge thermique, des conditions d'installation, de la température ambiante et de la conception du système.
Les films chauffants isolés PTC sont utilisés dans une large gamme d'équipements médicaux, de laboratoire et d'analyse.
Le chauffage contrôlé permet de maintenir une viscosité stable et d'améliorer la cohérence de la distribution des matériaux sensibles à la température.
De nombreux systèmes de diagnostic nécessitent un chauffage localisé pour prendre en charge les procédures de test, le conditionnement des échantillons ou les processus de manipulation des fluides.
Un chauffage stable à basse température-peut aider à maintenir des conditions de fonctionnement appropriées pour les réactifs et les échantillons biologiques.
Les réchauffeurs PTC sont généralement intégrés dans les circuits de fluides, les réservoirs et les ensembles de réchauffement où des températures contrôlées sont requises.
La taille compacte et les caractéristiques d'autorégulation des radiateurs PTC les rendent adaptés aux équipements portables avec un espace d'installation et une disponibilité électrique limités.
Les équipements médicaux et de laboratoire utilisent rarement des configurations de chauffage standard. La plupart des projets nécessitent des dimensions personnalisées, des spécifications électriques, des dispositions de montage et des méthodes de connexion.
Jaye Heater travaille avec les fabricants OEM pendant le développement de produits pour évaluer :
En prenant en compte ces facteurs lors de la phase de conception, l'intégration du radiateur peut être simplifiée et les travaux de refonte potentiels réduits plus tard dans le projet.
Le film isolant, le système adhésif, les fils conducteurs et les composants de connexion doivent tous être sélectionnés en fonction de l'environnement d'exploitation prévu.
Le film PI est généralement préféré pour les applications nécessitant une résistance à la température plus élevée et une stabilité thermique à long terme. Le film PET peut convenir aux applications-à basse température où la flexibilité et la rentabilité sont des priorités.
Pour les projets soumis à des exigences réglementaires ou environnementales spécifiques, la sélection des matériaux doit être revue lors de la phase de conception pour garantir la compatibilité avec l'application prévue.
La température de fonctionnement dépend de la température de Curie sélectionnée, des conditions d'installation, de la charge thermique et des caractéristiques de dissipation thermique de l'application.
Oui. Les radiateurs PTC sont largement utilisés dans les applications à service -continu, car leurs caractéristiques d'autorégulation-aident à maintenir des températures de fonctionnement stables.
Oui. Les dimensions du radiateur, les découpes, les trous de montage, l'emplacement des câbles et la géométrie globale peuvent être personnalisés pour répondre aux exigences de l'équipement.
Le choix dépend de la température de fonctionnement, des exigences mécaniques et des conditions d'installation. Le film PI est généralement sélectionné pour les-températures plus élevées et les environnements plus exigeants, tandis que le film PET est couramment utilisé dans les applications-à températures plus basses.
Oui. Selon l'application, des thermistances, des thermostats, des fusibles thermiques ou d'autres composants de surveillance de la température- peuvent être intégrés à la conception du radiateur.
