Dec 03, 2025
Les éléments chauffants sont des composants essentiels qui convertissent efficacement l’énergie électrique en chaleur grâce au principe du chauffage Joule. Ils sont fondamentaux dans d’innombrables applications, allant des appareils électroménagers aux processus industriels sophistiqués et aux équipements médicaux. Comprendre les différents types d'éléments chauffants, leurs caractéristiques uniques et leurs applications appropriées est crucial pour sélectionner la solution optimale garantissant efficacité, longévité et sécurité. Ce guide fournit un aperçu complet des différents éléments chauffants disponibles, vous permettant de prendre une décision éclairée et adaptée à vos besoins thermiques spécifiques.
Les performances d'un élément chauffant sont largement déterminées par sa conception et les matériaux à partir desquels il est construit. Des facteurs tels que la plage de température requise, les conditions environnementales, la densité de puissance et les contraintes physiques de l'application jouent tous un rôle essentiel dans le
processus de sélection. Choisir le mauvais type d’élément peut entraîner une défaillance prématurée, un fonctionnement inefficace et des risques potentiels pour la sécurité.
Éléments chauffants à fil de résistance font partie des types les plus courants et les plus polyvalents disponibles. Ils sont généralement fabriqués à partir d'alliages tels que le nickel-chrome (NiCr) ou le fer-chrome-aluminium (FeCrAl), qui sont choisis pour leur haute résistivité et leur capacité à résister à des températures élevées..
Les alliages NiCr offrent un point de fusion élevé (environ 1 400 degrés) et une excellente résistance à l'oxydation, ce qui en fait un choix privilégié pour les fours et fours industriels. Les alliages FeCrAl, en revanche, peuvent résister à des températures encore plus élevées et constituent souvent une alternative rentable-, même s'ils peuvent devenir fragiles au fil d'une utilisation prolongée.
Ces éléments sont souvent formés en bobines ou en bandes, ce qui permet une conception flexible pour répondre aux exigences d'espace et de chauffage de divers équipements, notamment les fours de laboratoire et les petits appareils électroménagers..
Leurs avantages incluent une réponse thermique rapide, une répartition uniforme du chauffage et une fiabilité éprouvée. La simplicité de leur conception contribue à leur utilisation généralisée dans des applications telles que les bouilloires et les cuisinières électriques. Leur caractère personnalisable en fait un excellent choix pour les situations de chauffage standards et spécialisées.
Éléments chauffants tubulaires se composent d'une bobine de fil résistif, généralement constituée d'un alliage comme le NiCr, enveloppée dans une gaine métallique (souvent en acier inoxydable). L'espace entre la bobine et la gaine est rempli d'un matériau hautement conducteur thermique mais électriquement isolant, tel que l'oxyde de magnésium, qui assure un transfert de chaleur efficace tout en assurant une isolation électrique..
Cette construction les rend robustes, durables et étanches à l’humidité et aux contaminants. Leur polyvalence est renforcée par la possibilité d'être pliés sous diverses formes, y compris des tubes en U- ou des conceptions à brides, pour une intégration optimale dans des systèmes tels que des chauffe-eau, des réchauffeurs de fluides industriels et des plaques chauffantes de surface.
Cartouches chauffantes sont un autre type spécialisé conçu pour le chauffage localisé dans des espaces confinés. Ces éléments cylindriques compacts sont conçus pour être insérés dans les trous percés des moules, des matrices, des plateaux et des machines d'emballage.
. Ils utilisent fréquemment des bobines NiCr et des isolants en céramique pour atteindre des densités de watts très élevées et un transfert de chaleur rapide. Leur principal avantage réside dans la fourniture d'un contrôle précis et concentré de la température pour les applications où le chauffage d'un composant spécifique au sein d'un assemblage est nécessaire. Leur capacité à fournir une puissance élevée dans un format compact les rend indispensables dans les industries manufacturières et de transformation.

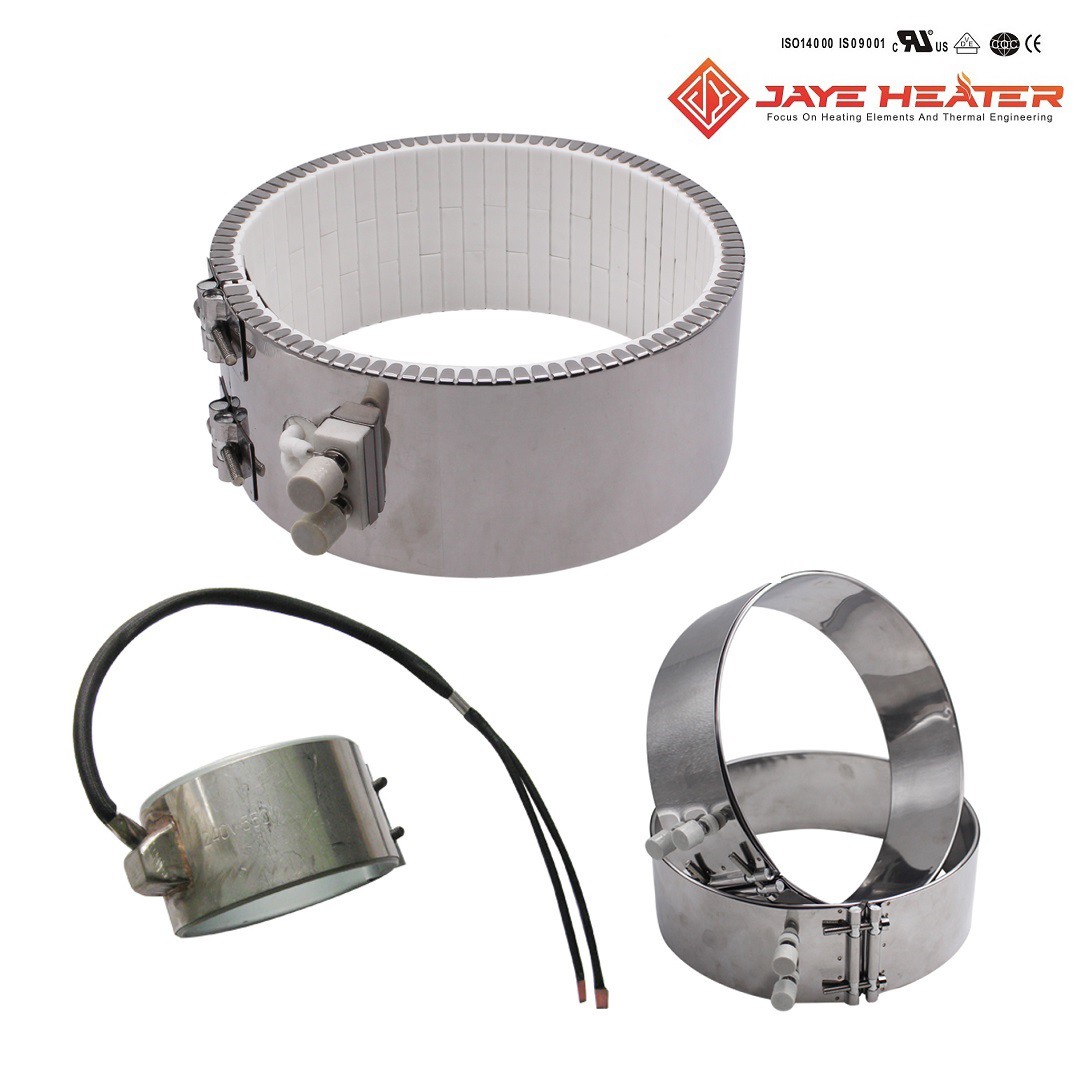

Bandes chauffantessont spécialement conçus pour serrer uniformément autour des surfaces cylindriques, telles que les tuyaux, les barils et les buses. Cette conception assure un excellent contact mécanique et favorise une répartition uniforme de la chaleur sur toute la circonférence de l'objet chauffé..
À l’intérieur de la bande métallique, un fil résistif est enroulé et l’ensemble est souvent isolé pour améliorer l’efficacité et la sécurité. Ils sont exceptionnellement courants dans les machines de transformation du plastique, telles que les extrudeuses et les machines de moulage par injection, où ils maintiennent le fût à la température précise nécessaire à la fusion et à l'écoulement du matériau.
Pour les applications exigeant des températures plus élevées, des bandes chauffantes en céramique sont disponibles et peuvent fonctionner efficacement jusqu'à 750 degrés..
Le principal avantage des bandes chauffantes est leur capacité à fournir une chaleur constante et uniforme aux surfaces cylindriques sans qu'il soit nécessaire de modifier de manière permanente l'équipement hôte.
Leur installation et leur remplacement sont simples, minimisant les temps d'arrêt dans les environnements industriels. Cette combinaison de performances efficaces et de conception pratique consolide leur rôle dans les processus industriels continus.
Éléments chauffants infrarouges fonctionnent sur un principe différent des radiateurs à convection. Au lieu de chauffer l’air ambiant, ils émettent une énergie radiante qui chauffe directement les objets et les surfaces au contact. Cette méthode est très économe en énergie-, car elle réduit les pertes de chaleur dans l'environnement.. Ces éléments utilisent généralement des matériaux comme le quartz ou la céramique comme émetteur ou structure de support. Ils sont largement utilisés dans les processus de chauffage, de séchage et de durcissement des locaux, ainsi que dans le réchauffement des aliments, lorsqu'un chauffage ciblé et rapide est souhaité.
Éléments chauffants en céramique, y compris les émetteurs infrarouges et les types de cartouches, tirent parti de la stabilité thermique exceptionnelle, des propriétés d'isolation électrique et du faible risque de contamination des matériaux céramiques..
Les éléments en céramique sont particulièrement précieux dans les environnements sensibles tels que la fabrication de semi-conducteurs et les dispositifs médicaux, où la pureté des matériaux et un contrôle précis de la température sont primordiaux.
Une forme courante est la bobine chauffante en céramique, fabriquée à partir de céramique à haute -alumine et de fil de résistance de qualité, qui est souvent utilisée dans les pistolets à air chaud et les buses pour chauffer les gaz. Leur capacité à résister à des températures élevées et à la corrosion chimique en fait un choix fiable et durable pour les applications exigeantes.
L'industrie médicale nécessite des éléments chauffants sûrs, fiables et souvent flexibles pour s'adapter à la géométrie spécifique des appareils.Réchauffeurs en caoutchouc de silicone en sont un excellent exemple, construits sous forme de feuilles minces (généralement d'environ 1,5 mm d'épaisseur) qui offrent une excellente flexibilité, leur permettant d'être en contact étroit avec des surfaces courbes ou irrégulières..
Composés de fils de résistance en alliage de nickel intégrés entre des couches de silicone et de fibre de verre, ils sont plus sûrs que certains éléments plats à base de carbone-et peuvent être façonnés sur mesure-pour répondre aux exigences de conception précises d'appareils tels que les analyseurs de sang et les chauffe-tubes.
Éléments chauffants non-tissés sont créés en plaçant un fil chauffant entre deux couches de tissu non tissé-. Avec une épaisseur minimale de seulement 3-5 mm, ils sont légers, sûrs, hygiéniques et fournissent une chaleur de surface uniforme. Ils conviennent parfaitement aux applications thérapeutiques à basse température telles que les masseurs portables, les couvertures chauffantes et les shapewear, où le confort et la sécurité du patient sont essentiels..
Un autre type avancé est leradiateur céramique à haute-co-cuisson à haute température, qui est fabriqué en imprimant un circuit de suspension métallique à point de fusion élevé--sur des couches de céramique et en les frittant à haute température.
Ce processus permet d'obtenir un élément présentant une uniformité de température supérieure, une réponse thermique rapide et une conformité aux normes environnementales strictes telles que RoHS de l'UE, ce qui le rend parfait pour les équipements médicaux tels que les réchauffeurs de fluides intraveineux et les appareils de thérapie infrarouge.
Le choix d’un élément chauffant est inextricablement lié au matériau dans lequel il est fabriqué. Chaque matériau offre un ensemble distinct de propriétés qui déterminent son adéquation à différentes plages de température et environnements..
Alliages de nickel-chrome (NiCr) : Ces alliages représentent un choix dominant pour le chauffage à usage général-en raison de leur excellent équilibre entre résistivité élevée, résistance à l'oxydation et durabilité à des températures allant jusqu'à environ 1 200 degrés..
Fer-Chrome-Alliages d'aluminium (FeCrAl) : Connus pour leur rentabilité-et leur capacité à résister à des températures plus élevées que le NiCr standard, bien qu'ils puissent présenter une fragilité après une utilisation prolongée..
Carbure de silicium (SiC) : Ce matériau est utilisé dans des processus industriels-à très haute température, tels que la fusion des métaux, car il peut fonctionner efficacement à des températures extrêmes..
Disiliciure de molybdène (MoSi2): Convient aux applications les plus exigeantes, y compris les fours de laboratoire, avec des capacités opérationnelles allant jusqu'à 1 800 degrés.
Graphite: Apprécié pour ses capacités de chauffage rapide, le graphite est souvent utilisé dans les fours sous vide mais nécessite une atmosphère inerte pour éviter l'oxydation à haute température..
Comprendre les propriétés de ces matériaux est fondamental pour sélectionner un élément qui offrira des performances et une durée de vie optimales dans votre application spécifique, qu'il s'agisse de chaleur extrême, d'environnements corrosifs ou d'un contrôle précis de la température.
La sélection de l'élément chauffant parfait est un processus à multiples facettes qui nécessite une évaluation minutieuse des besoins de votre application. Les critères suivants devraient guider votre décision :
En résumé, le monde des éléments chauffants est diversifié, chaque type-des fils de résistance robustes et des éléments tubulaires polyvalents au caoutchouc de silicone flexible et aux radiateurs infrarouges efficaces-répondant à un ensemble unique de défis industriels, commerciaux et médicaux. Une compréhension approfondie de ces options est la clé pour obtenir un fonctionnement efficace, fiable et sûr de votre équipement.
Si vous avez besoin d'éléments chauffants, Jaye Heater-en tant que-fabricant d'éléments chauffants de longue date-vous aidera avec notre équipe de techniciens professionnels et de personnel commercial.
