Les systèmes optiques utilisés dans les instruments de haute-précision, les équipements aérospatiaux, les applications de défense et les dispositifs de détection en extérieur sont souvent confrontés à un défi majeur :condensation et formation de givre en cas de changements de température extrêmes.
Lorsque les lentilles optiques se déplacent entre différents environnements, par exemple d’un environnement intérieur chaud à un environnement extérieur froid, l’humidité de l’air peut se condenser à la surface de la lentille. Cela crée de la buée, de la formation de glace et une clarté optique réduite, ce qui peut affecter la précision de l'imagerie et la fiabilité du système.
Pour résoudre ce problème,Film chauffant PI (film chauffant en polyimide)sont de plus en plus utilisés comme solution compacte et efficace de chauffage antibuée et antigel-pour les systèmes optiques.
Avec leurstructure ultra-fine, conception légère, flexibilité et capacité de contrôle précis de la température, les films chauffants PI peuvent s'adapter étroitement aux zones d'installation incurvées ou limitées sur les lentilles, les fenêtres optiques, les télescopes et les modules électro-électro-optiques de drones.
Les équipements optiques fonctionnent souvent dans des environnements présentant de grandes variations de température, notamment :
Pendant le fonctionnement, les différences de température entre la surface optique et l'air ambiant peuvent provoquer de la condensation d'humidité.
Par exemple:
Une fois que de la condensation apparaît, la qualité de l’image peut diminuer considérablement. Dans les applications critiques, cela peut entraîner des mesures inexactes ou une perte d'informations visuelles.

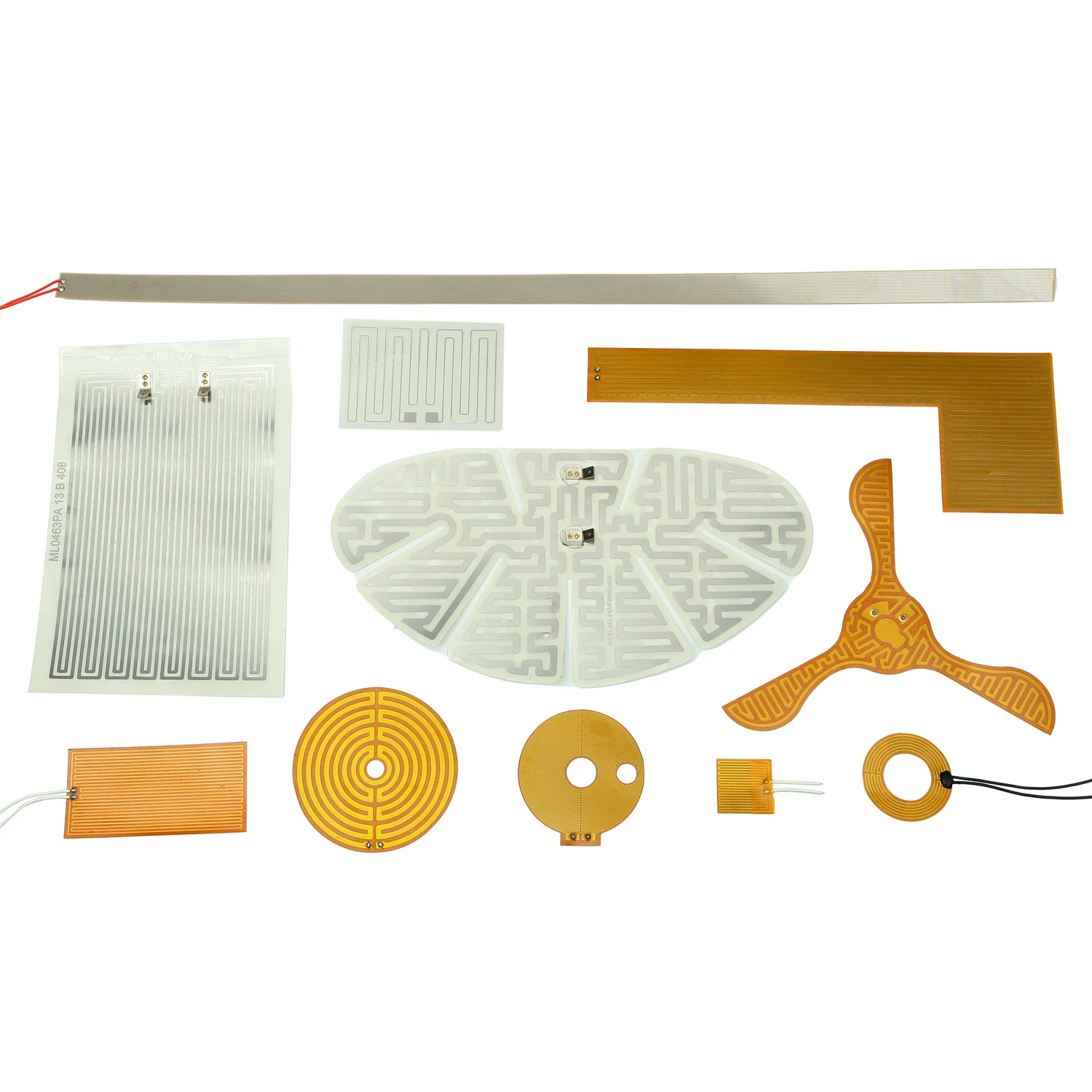

Un film chauffant PI est un élément chauffant flexible constitué d'un circuit de résistance à motifs stratifié entre des couches de film polyimide.
Le polyimide est largement reconnu pour son excellente stabilité thermique, son isolation électrique et sa flexibilité mécanique.
Par rapport aux éléments chauffants traditionnels, les films chauffants PI offrent plusieurs avantages :
Ces caractéristiques les rendent particulièrement adaptés aux systèmes optiques de précision où l'espace, le poids et le contrôle thermique sont critiques.
Le principe de fonctionnement est simple :
Film chauffant PI → Chauffage de surface contrôlé → Température supérieure au point de rosée → Prévenir la condensation
Le chauffage est fixé directement sur le composant optique ou installé à proximité de la structure de la lentille.
Lorsque le capteur de température détecte que la surface optique s'approche des conditions de condensation, le chauffage PI fournit une chaleur contrôlée pour augmenter légèrement la température de la lentille.
En maintenant la température de surface au-dessus du point de rosée, l’humidité ne peut pas facilement se former en gouttelettes.
Cela permet au système optique de maintenir une visibilité claire sans nécessiter de composants chauffants encombrants.
L'espace et le poids sont des facteurs critiques dans les équipements optiques, en particulier pour les systèmes aéroportés tels que les drones et les appareils aérospatiaux.
Les radiateurs traditionnels peuvent nécessiter des structures de montage supplémentaires et occuper un espace précieux.
Les films chauffants PI peuvent être fabriqués avec des épaisseurs de quelques dixièmes de millimètre seulement, ce qui leur permet d'être intégrés directement sur des ensembles optiques sans augmenter considérablement la taille ou le poids du système.
Les systèmes optiques nécessitent une gestion thermique précise.
Un chauffage excessif peut affecter l'alignement optique ou augmenter la consommation d'énergie, tandis qu'un chauffage insuffisant peut ne pas empêcher la condensation.
Les films chauffants PI peuvent être combinés avec des capteurs de température tels que des thermistances NTC pour fournir un contrôle de température en boucle fermée-.
Le système peut ajuster automatiquement la puissance de chauffage en fonction des conditions environnementales.
En raison de leur faible masse thermique, les films chauffants PI peuvent chauffer rapidement.
Ceci est particulièrement utile pour les applications où les conditions environnementales changent rapidement.
Par exemple, lorsqu'un drone passe d'un environnement de stockage chaud à un environnement de vol froid, le chauffage peut rapidement fournir suffisamment de chaleur pour protéger la fenêtre optique.
De nombreux composants optiques ne sont pas plats.
Les barillets d'objectif, les fenêtres incurvées et les modules optiques compacts nécessitent souvent des solutions de chauffage capables de s'adapter aux formes irrégulières.
La flexibilité des films chauffants PI leur permet de suivre de près les surfaces courbes, améliorant ainsi l'efficacité du transfert de chaleur et réduisant les limitations d'installation.
Pour les systèmes alimentés par batterie-tels que les drones et les appareils optiques portables, l'efficacité énergétique est extrêmement importante.
Les films chauffants PI fournissent de la chaleur directement à la surface cible plutôt que de chauffer inutilement les zones environnantes.
Cette méthode de chauffage localisé réduit le gaspillage d’énergie et contribue à prolonger la durée de fonctionnement.
Les caméras extérieures utilisées dans les domaines de la sécurité, de la surveillance et de l'inspection industrielle peuvent présenter de la buée lors des changements de température.
Les radiateurs PI aident à maintenir la clarté des lentilles dans les environnements humides ou froids.
Les équipements astronomiques fonctionnent souvent pendant les nuits froides, lorsque la formation de givre est courante.
Un film chauffant PI peut maintenir la température de la surface optique légèrement au-dessus du point de gel.
Les caméras-montées sur les drones et les charges utiles optiques sont confrontées à des changements rapides de température pendant le vol.
Les réchauffeurs PI légers offrent une solution efficace pour empêcher la condensation sans ajouter de poids important à la charge utile.
Les fenêtres optiques infrarouges nécessitent des conditions stables pour maintenir la précision des mesures.
Les radiateurs PI peuvent aider à prévenir l’accumulation d’humidité sur les fenêtres de protection.
Les systèmes optiques de défense devront peut-être fonctionner de manière fiable dans des environnements extrêmes.
La structure compacte et la haute fiabilité des films chauffants PI les rendent adaptés aux applications exigeantes.
Lors de la conception d'un film chauffant PI pour un système optique, les ingénieurs doivent prendre en compte :
| Paramètre | Considération |
|---|---|
| Taille du radiateur | Faites correspondre la surface optique |
| Tension | Basé sur l'alimentation du système |
| Puissance | Équilibrer les performances de chauffage et la consommation d’énergie |
| Température de fonctionnement | Assurer la compatibilité avec les composants optiques |
| Sélection d'adhésif | Envisagez une exposition environnementale à long-terme |
| Capteur de température | Activer un contrôle thermique précis |
| Flexibilité | Faites correspondre les surfaces courbes ou irrégulières |
Une bonne conception thermique est essentielle. Le but n’est pas de chauffer excessivement le système optique, mais de maintenir une condition de température stable qui évite la condensation.
Pour les systèmes optiques avancés utilisés dans des environnements difficiles, la prévention du brouillard et du gel est essentielle pour maintenir une image claire et un fonctionnement fiable.
Les films chauffants PI offrent une solution anti-efficace contre la condensation grâce à leur structure ultra-fine, leur conception légère, leur réponse rapide et leur contrôle précis de la température.
Des télescopes aux modules optiques de drones en passant par les caméras industrielles et les équipements d'imagerie haut de gamme, la technologie de chauffage de film PI aide les systèmes optiques à rester clairs et fonctionnels même sous des changements de température extrêmes.
À mesure que les dispositifs optiques deviennent plus petits, plus légers et plus intelligents, les films chauffants flexibles PI continueront de jouer un rôle important dans la gestion thermique de précision.
