Lors de la conception d’un système de chauffage électrique de l’air, la production de chaleur ne représente qu’une partie du travail. L’autre défi consiste à transférer efficacement cette chaleur dans l’air. Un élément chauffant peut atteindre une température élevée, mais si la zone de transfert de chaleur est limitée, l’air ambiant peut ne pas absorber la chaleur efficacement. C'est l'une des raisons pour lesquelles les structures à ailettes sont largement utilisées dans les radiateurs électriques, les aérothermes PTC, les équipements CVC et autres systèmes de chauffage à air pulsé-. L'ailette en aluminium de type X-est l'une de ces structures.
Jaye Heater Technology Co., Ltd. est l’un des fabricants et fournisseurs les plus fiables de radiateurs à ailettes en aluminium de type x- en Chine, prend également en charge un service personnalisé. Bienvenue dans la vente en gros de radiateurs à ailettes en aluminium de type x- de haute qualité à un prix compétitif auprès de notre usine.

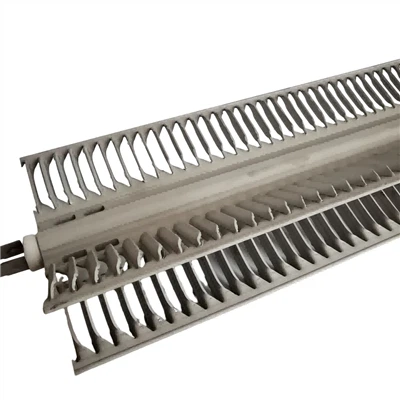

Une ailette en aluminium de type X-est une structure de transfert de chaleur en aluminium spécialement formée, conçue pour les applications de chauffage électrique de l'air.
Contrairement à une simple plaque d’aluminium plate, le matériau est façonné selon un motif d’ailettes répété. Cette structure augmente la surface totale exposée au flux d'air tout en conservant une taille globale relativement compacte.
L'élément chauffant est installé ou connecté à la section de chauffage central de l'ensemble. Lorsque l'élément chauffant génère de la chaleur, l'énergie thermique est transférée à la structure en aluminium environnante. Les ailettes offrent alors une plus grande surface de contact entre le radiateur et l’air en mouvement.
Dans une application typique, le processus de transfert de chaleur de base peut être décrit comme :
Élément chauffant électrique → Structure en aluminium → Surface d'aileron étendue → Air en mouvement
Plus la zone de transfert de chaleur efficace est grande, plus l'air en mouvement a de possibilités d'absorber la chaleur.
Les performances réelles dépendent cependant de plusieurs facteurs, notamment de l'élément chauffant, du matériau en aluminium, de la géométrie des ailettes, de l'espacement des ailettes, du volume du flux d'air et des conditions de fonctionnement.
L'aluminium est couramment utilisé dans les composants de transfert de chaleur car il offre un équilibre pratique entre performances thermiques, poids et fabricabilité.
Pour un ensemble de chauffage à air, le matériau doit transférer la chaleur de la source de chauffage aux ailettes environnantes tout en permettant également à la structure de former un profil complexe.
L’aluminium présente plusieurs avantages à cet effet.
Une fois la chaleur transférée de l’élément chauffant à la structure en aluminium, le matériau aide à répartir cette chaleur sur la surface étendue des ailettes.
Cela permet à une plus grande partie de l'ensemble de participer aux échanges thermiques avec l'air ambiant.
Comparé à de nombreux autres métaux, l’aluminium constitue une solution relativement légère.
Cela peut être utile pour les équipements où le poids total de l'ensemble chauffant doit être contrôlé.
Les conceptions d'ailerons de type X- nécessitent que le matériau soit façonné en formes répétées et relativement précises.
L'aluminium peut être transformé en différents profils et dimensions d'ailettes en fonction de la conception du radiateur.
La longueur totale, la largeur, l'espacement des ailettes et le profil peuvent être ajustés en fonction de l'espace d'installation disponible et des besoins de chauffage.
Cela rend l'ailette en aluminium de type X-adaptée aux projets de chauffage personnalisés plutôt qu'aux seuls produits de taille-standard.
Une application courante de cette structure est le réchauffeur d’air PTC.
Un élément chauffant PTC, ou coefficient de température positif, modifie sa résistance électrique à mesure que sa température augmente. Cette caractéristique permet d'influencer le comportement thermique par la température du matériau PTC lui-même.
Lorsqu'il est combiné avec une structure à ailettes en aluminium, l'élément chauffant PTC peut transférer la chaleur sur une plus grande surface.
Les ailettes en aluminium aident ensuite à échanger cette chaleur avec l'air en mouvement.
Ce type de construction est couramment utilisé lorsqu'une taille compacte, un chauffage de l'air efficace et un transfert de chaleur relativement rapide sont requis.
Selon l'application, l'ensemble complet de chauffage PTC peut inclure :
La structure finale dépend de la conception de l'équipement du client.
Les structures à ailettes en aluminium de type X-peuvent être utilisées dans une large gamme d'applications de chauffage à air pulsé-.
Les composants chauffants peuvent être installés dans des systèmes où l'air doit être réchauffé avant d'entrer dans une pièce, une chambre ou un processus.
Les rideaux d'air peuvent nécessiter des éléments chauffants compacts capables de transférer efficacement la chaleur dans un flux d'air continu.
Les composants de chauffage électrique peuvent être utilisés comme sources de chauffage auxiliaires ou supplémentaires dans certains systèmes de pompe à chaleur.
Certains équipements de déshumidification utilisent des éléments chauffants dans le cadre du processus de traitement de l'air.
Les machines industrielles nécessitent souvent un chauffage contrôlé de l’air circulant ou pulsé.
Selon la conception, les structures à ailettes en aluminium de type X- peuvent être adaptées à ces applications.
L'air chaud est largement utilisé dans les processus de séchage des matériaux, des composants et des produits finis.
Un ensemble de chauffage à ailettes correctement conçu peut aider à transférer la chaleur dans le flux d'air avant qu'il n'atteigne la zone de séchage.
Les composants électriques compacts de chauffage de l’air peuvent également être utilisés dans les équipements de transport où l’espace est limité et où un chauffage de l’air contrôlé est requis.
Dans certains systèmes de gestion thermique, le chauffage de l'air peut être nécessaire pour maintenir des conditions de fonctionnement appropriées dans des environnements-à basse température.
La conception exacte du radiateur doit toujours être déterminée en fonction des exigences électriques et thermiques du système.
Pour développer un radiateur à ailettes en aluminium de type X- approprié, plus les informations sur l'application sont complètes, plus il est facile d'évaluer la conception.
Dessin du produit ou photo de référence
Un dessin montrant l’espace d’installation disponible et les exigences de montage est particulièrement utile.
Dimensions hors tout
Des limitations de longueur, de largeur et de hauteur doivent être prévues dans la mesure du possible.
Tension et puissance
Par exemple:
La spécification réelle dépend de l'application.
Problème courant
Comment le flux d'air affecte-t-il les performances d'un radiateur à ailettes en aluminium de type X- ?
Le débit d’air est un facteur important dans les performances d’un aérotherme. La quantité et la vitesse de l’air affectent la rapidité avec laquelle la chaleur est évacuée des surfaces des ailettes. Pour cette raison, la puissance du chauffage, l’espacement des ailettes et la structure globale doivent être pris en compte ainsi que les conditions de débit d’air lors du développement d’une solution de chauffage personnalisée.
Le radiateur à ailettes en aluminium de type X-peut-il être personnalisé ?
Oui. La structure des ailettes en aluminium de type X- peut être personnalisée en fonction des exigences de l'application. En fonction de la conception, des paramètres tels que les dimensions hors tout, l'espacement des ailettes, le type d'élément chauffant, la tension, la puissance, les bornes et la méthode de montage peuvent être ajustés.
Une ailette en aluminium de type X-peut-elle être utilisée avec un élément chauffant PTC ?
Nous dénonçons avec une juste indignation et n'aimons pas les hommes qui sont tellement séduits et démoralisés par les charmes et les données de démonstration de l'industrie factice et juste.
Les radiateurs à ailettes en aluminium de type X- peuvent-ils être utilisés dans des applications-à haute température ?
La température de fonctionnement appropriée dépend de l'élément chauffant, de la structure en aluminium et des autres matériaux utilisés dans l'assemblage. Pour les applications à température-plus élevée, la conception complète du réchauffeur doit être évaluée en fonction des conditions de fonctionnement réelles. configurations des éléments chauffants en fonction des exigences du produit.
FONCTION 01
Plus grande surface de transfert de chaleur
FONCTION 02
Structure compacte
FONCTION 03
Conçu pour une circulation d'air efficace
FONCTION 04
Distribution de chaleur plus rapide
FONCTION 05
Flexible pour la personnalisation
FONCTION 06
Convient à différentes technologies de chauffage
Notre équipe d'ingénieurs peut évaluer les exigences et discuter d'une solution de chauffage à ailettes en aluminium de type X-adaptée à votre projet.
Contactez-nous avec votre dessin ou vos spécifications pour discuter de votre élément chauffant à air personnalisé.
